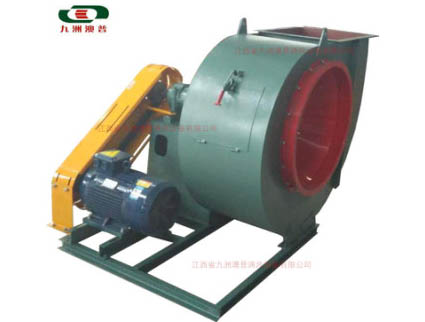

4-72、4-79型离心通风机用途及型号：

4-72、4-79型离心通风机用作一般通风换气用。作为一般工厂及建筑物的室内通风换气。既可用作输入气体，也可用作输出气体。输送的气体应为空气和其他不自然的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含尘土及硬质颗粒物大于150mg／m。气体温度不得超过80℃。其中对有一定浓度的腐蚀性气体的输送可以用玻璃钢为材料，生产防腐风机。

4-72、4-79型离心通风机可制成右旋转和左旋转两种型式。从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。

结构特征：

4-72、4-79型离心通风机主要由叶轮、机壳、进风口等部件配直联电机而组成；

除具有上述部分外，还有传动部分等。

1)叶轮由12个后倾翼型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

2)机壳做成二种不同型式。机壳作为整体，不能拆开。机壳制成三开式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为两半，用螺栓连接。

3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体川匝利进入叶轮，且损失较小。

4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器等组成。

风量过多或不足时的处理

在使用时，常常发生流量过多或不足的现象。产生这种现象的原因很多，如果在使用过程中发生这种现象，主要是由管网中的阻力时大时小，或风机在非动区工作等缘故。如果是在使用过程中，经过较长时间逐渐减少，或在短时间内突然减少，主要是管网堵塞。

详细信息:

应用及特点

4-72、4-79系列离心式通风机，其效率和比A声级均达到或优于机械工业部制定的A级标准。

4-72、4-79系列离心式通风机作一般通风换气用，输送空气或其它不易燃易爆、屋腐蚀性的气体，气体内无粘性物质，所含的尘土及硬物质颗粒物不大于150mg/m3，温度不超过80℃。

注：F4-72/79为防腐性离心风机，用于输送有腐蚀性的气体，用玻璃钢或钢质多遍防腐漆，不锈钢等为材质制作。

B4-72/79为防爆型离心风机，用于输送易燃易爆气体，电机配用隔爆电机，防爆要求较低的采用钢制叶轮，防爆要求较高的实用铸镀叶轮。

FB4-72/79为防腐防爆型离心风机，用于输送有腐蚀性且易燃易爆的气体。

风机分左旋和右旋两种型式，从电机(皮带轮)侧正视，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动

B、C、E式为皮带传动，D、F式为联轴器传动。

4-72、4-79型离心风机的风口位置示意图

C式风机出风口方向示意图：

左旋：从电机端或传动组端正视逆时针方向旋转

右旋：从电机端或传动组端正视顺时针方向旋转

二、风机型式及传动方式（亦适用于9-19、9-26、c6-48及其它离心风机）
